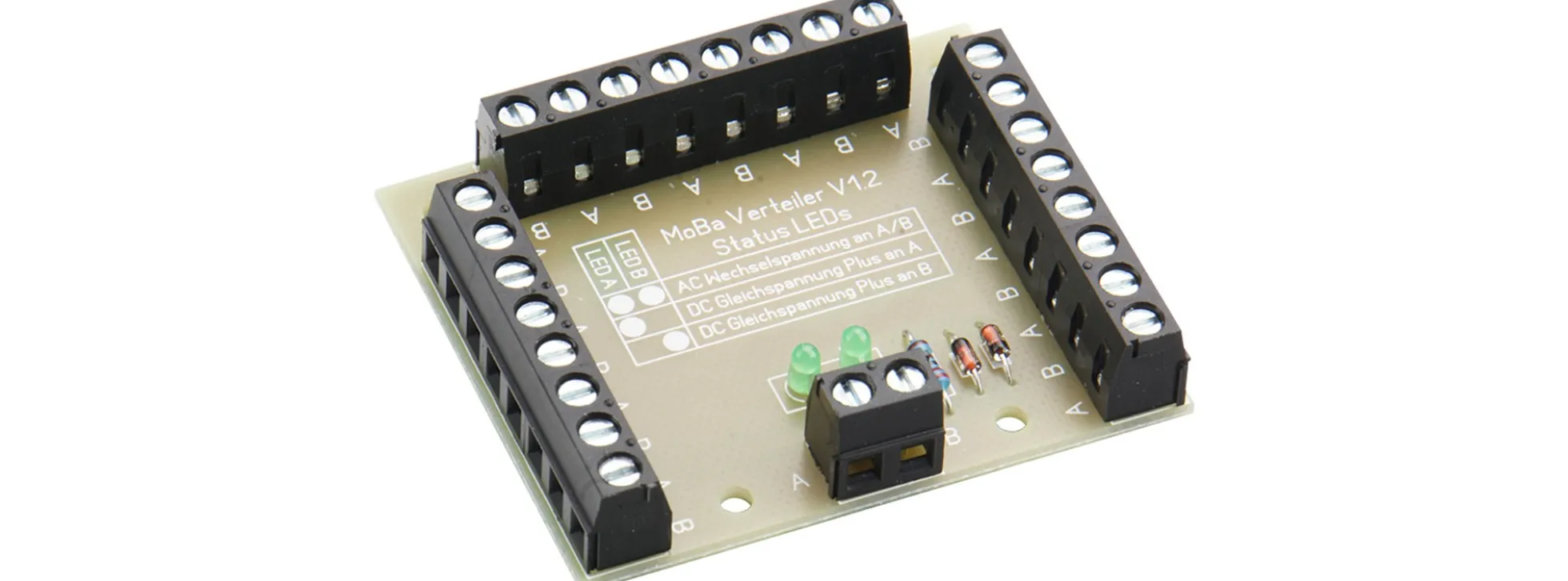

DONAU-ELEKTRONIK DM425 Modellbahn-Verteiler Typ 1 | Elektrozubehör

DONAU-ELEKTRONIK DM425 | Modellbahn Verteiler Typ 1 | Elektronik Zubehör für alle Spurweiten.

Dank des Modellbahn Verteilers Typ 1 ist es möglich komfortabel unter der Modellbahnanlage zu verdrahten. Über die hochwertigen Schraubklemmen lassen sich schnell neue Verbraucher oder Gleisanschnitte mit Spannung versorgen. Alle mit (A) gekennzeichneten Klemmpunkte sind genau wie alle Punkte mit (B) durchverbunden. Neben jeder (A) Klemme liegt eine (B) Klemme so können Sie Ihre Verbraucher übersichtlich ohne Kabelchaos anschließen.

Durch die Status LEDs können Sie jederzeit unter der Anlage erkennen ob an der Platine eine Spannung anliegt oder nicht, ganz ohne zu messen.

Leuchten beide LEDs liegt eine Wechselspannung an (A) und (B) an.

Leuchtet nur LED „A“, liegt eine Gleichspannung mit Plus an (A) und Minus an (B) an.

Leuchtet nur LED „B“, liegt eine Gleichspannung mit Plus an (B) und Minus an (A) an.

Fertig aufgebaute und geprüfte Platine inklusive einer ausführlichen Anleitung.

Technische Informationen zuz DONAU-ELEKTRONIK DM425 Verteiler Typ1:

• 26 Klemmpunkte – 13x (A) und 13x (B)
• Status LEDs
• Strombelastbarkeit pro Klemme – max. 6A
• Gesamtstrombelastbarkeit – max. 8A (Einspeisung an 2poliger Klemme)
• Maximalspannung – 30V AC/DC
• Abmessungen ca. (L x B x H) – 60mm x 52mm x 13mm
• 4 Bohrlöcher zur Platinenbefestigung

Achtung: 15+ kein Spielzeug!
