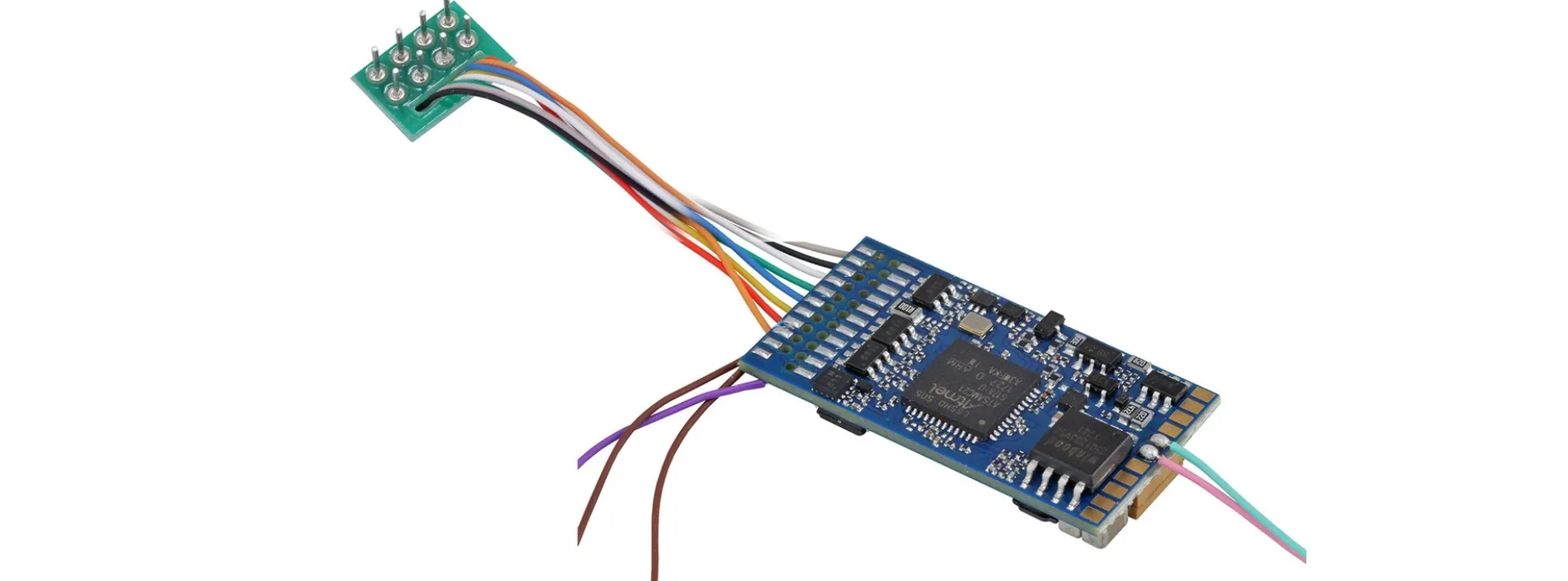

ESU 58410 LokSound 5 Leerdecoder mit Lautsprecher | 8-polig NEM652 | Spur H0

ESU 58410 LokSound 5 DCC/MM/SX/M4 „Leerdecoder“ 8-pin NEM652 Retail mit Lautsprecher 11x15mm Spurweite H0

Technische Daten:

• Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®

• 32 Funktionen schaltbar (abhängig von der Zentrale)
• 32-Bit-Prozessor
• Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
• Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
• Geräuschspeicher mit 128 Mbit Kapazität
• Motorregelung mit 50 kHz Taktfrequenz
• RC-Servos und Susi-Module ansteuerbar
• 3 neue, individuell einstellbare Bremsregler
• Zweistufige Schwerlast-Simulation
• Updatefähig mit ESU-LokProgrammer
• Universal-Sound-Decoder für die Spurweiten H0 und Spur 0
• Motorstrom 1,5 A
• 10 Soundkanäle gleichzeitig abspielbar
• Ab Werk mit 11×15-mm-„Zuckerwürfel“-Lautsprecher mit anpassbarem Schallkapsel-Set
• PowerPack-Speicherkondensator optional anschließbar
• Abmessungen: 30 mm x 15,5 mm, Höhe abhängig von Schnittstelle
• 8-pin NEM 652

Der LokSound 5 ist das wichtigste Mitglied derLokSound Familie. Durch die Kombination aus Digitaldecoder undSoundmodul auf einer Leiterplatte erreichen wir Abmessungen von nur 30mm x15.5mm und kann somit in nahezu jede Loks der Spurweiten H0 und 0eingebaut werden.

LokSound 5 Decoder werden mit allen gängigenSchnittstellen angeboten und kommen stets mit einem 11x15mm grossen„Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz.

Betriebsarten

Wie alle Familienmitglieder ist der LokSound5 einechter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebensowie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und biszu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einergeeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dankRailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleisausgelesen werden. Für Zentralen, die nur die CVs von 1-255programmieren können existieren Hilfsregister.

Motorola®-Anwender profitieren von bis zu 28Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierungmöglich.

Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.

Der LokSound 5 Decoder erkennt die Märklin®Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABCSystem. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix®Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatischePendeln zwischen zwei Bahnhöfen.

Der LokSound 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.

Sound

Der LokSound 5 Decoder kann bis zu 10 Kanälegleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit /31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf IhrerAnlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert dieLautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen.Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.

Alle Einzelgeräusche können individuell in derLautstärke angepasst werden. Die superflexible Soundengine ohne starrenAblaufplan erlaubt die vorbildgenaue Simulation aller denkbarenSchienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zweialternative Lastszenarien geben Ihnen die maximale Kontrolle über IhreFahrzeuge.

Funktionen

Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokSound 5 mit Funktionsausgängenvollgepackt. Je nach Schnittstellenausführung bietet jeder LokSound 5Decoder wenigstens 10 verstärkte Funktionsausgänge. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerungvon Servos oder Logikpegel Ausgänge hinzu. Alle wichtigenLichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kannseparat eingestellt werden. Der Decoder beherrscht das automatische An-und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.

Motorsteuerung

Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische„Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige„Autotune“ Funktion ermöglicht das automatische Einmessen des Decodersan den Motor. Der LokSound 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren.

Achtung: 15+ kein Spielzeug!
