ESU 58513 LokSound 5 XL DCC/MM/SX/M4 Leerdecoder | Schraubklemmen | Spur G

ESU 58513 LokSound 5 XL DCC/MM/SX/M4 | Leerdecoder Schraubklemmen Retail | Spur 1 und Spur G

Bitte beachten Sie – ein kostenloses Aufspielen eines ESU-Images wird bei diesem Decoder von uns nicht angeboten!

Technische Daten

• Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
• 32 Funktionen schaltbar (abhängig von der Zentrale)
• 32-Bit-Prozessor
• Digitaler Class-?D-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
• Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
• Geräuschspeicher mit 128 Mbit Kapazität
• Motorregelung mit 50 kHz Taktfrequenz
• RC-Servos und Susi-Module ansteuerbar
• 3 neue, individuell einstellbare Bremsregler
• Zweistufige Schwerlast-Simulation
• Updatefähig mit ESU-LokProgrammer
• LokSound 5 XL
• Für die Großen Spurweiten 1 und G
• Motorstrom 5 A
• 12 verstärkte Ausgänge für Sonderfunktionen (Total: 19 Ausgänge)
• 4 zusätzliche Anschlüsse für RC-Servos
• Doppelendstufe zur Ansteuerung von 2 Lautsprechern
• PowerPack-Speicherkondensator serienmäßig
• Schnittstellen Stiftleiste oder Schraubklemmen
• Abmessungen: 51 mm x 40 mm
• Schnittstelle: Schraubklemmen

Der LokSound 5 XL Decoder ist ein richtig großer Brocken. Das muss er auch sein, denn er ist für den Einsatz in Gartenbahn- oder Spur 1-Loks vorgesehen. Sein integriertes, leistungsmäßig angepasstes PowerPack sorgt für sicheren Betrieb auch auf dreckigen Schienen.

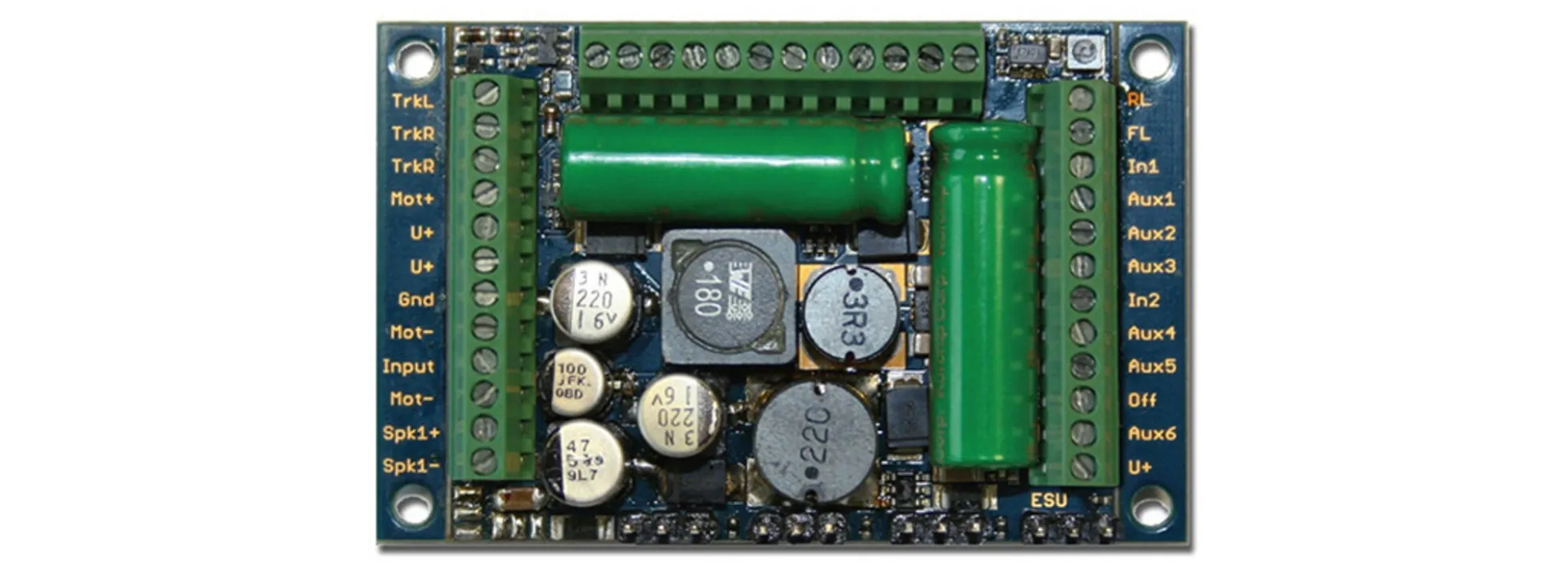

Der LokSound 5 XL misst 51mm x 40 mm und wird von uns in zwei Varianten geliefert: Neben einer Variante mit robusten Schraubanschlussklemmen für einen nachträglichen Einbau auch in ältere Modelle gibt es eine Version mit Stiftleisten. Dieser Decoder passt in alle Loks, in denen ein älterer LokSound XL Decoder verbaut war.

Betriebsarten

Wie alle Familienmitglieder ist auch der LokSound 5 XL ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Die LGB®-Kettensteuerung kann mit älteren LGB®-Steuerungen die Funktionstasten korrekt auslösen.

Der Decoder beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.

Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.

Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.

Der LokSound 5 XL Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.

Der LokSound 5 XL Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.

Sound

Der LokSound 5 XL Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Doppel Class-D Audioendstufe mit bis zu zwei mal 6W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Die Laustärke kann mit zwei optionalen Potentiometern getrennt geregelt werden. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.

Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.

Funktionen

Jeder LokSound 5 XL Decoder ist mit 12 verstärkten Funktionsausgängen ausgestattet. Daneben sind noch 7 weitere Logikpegel-Ausgänge vorhanden, die auf Wunsch auch (4 Stück) RC-Servos sowie SUSI-Erweiterungsmodule ansteuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. 3 Sensoreingänge können auf Wunsch Funktionen auslösen.

Motorsteuerung

Die Motorsteuerung des LokSound 5 XL wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb Das typische ?Brummen gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige ?Autotune Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 XL Decoder liefert mit bis zu 5.0A (Dauerstrom: 4.0A) Motorstrom genügend Saft auch für PIKO® G-Spur Loks sowie zweimotorige Loks mit Bühler®- oder Mabuchi®-Motor.

Achtung: 15+ kein Spielzeug, Modellbauartikel!
