ESU 59315 LokPilot 5 L | DCC/MM/SX/M4 | Stiftleiste mit Adapter

ESU 59315LokPilot 5 L | DCC/MM/SX/M4 | Stiftleiste mit Adapter | Spurweite 0, LGB und Spur 1

Der LokPilot 5 L findet seinen Platz überall dort,wo der LokPilot 5 leistungsmäßig nicht mehr „passt“. Dies sindidealerweise Fahrzeuge der Nenngröße 0, aber auch Spur 1-Fahrzeuge, dieohne Geräusch ausgestattet werden sollen. Der LokPilot 5 L ist mechanisch kompatibel mit demLokSound 5 L Decoder und weist die selben Anschlusspins auf.

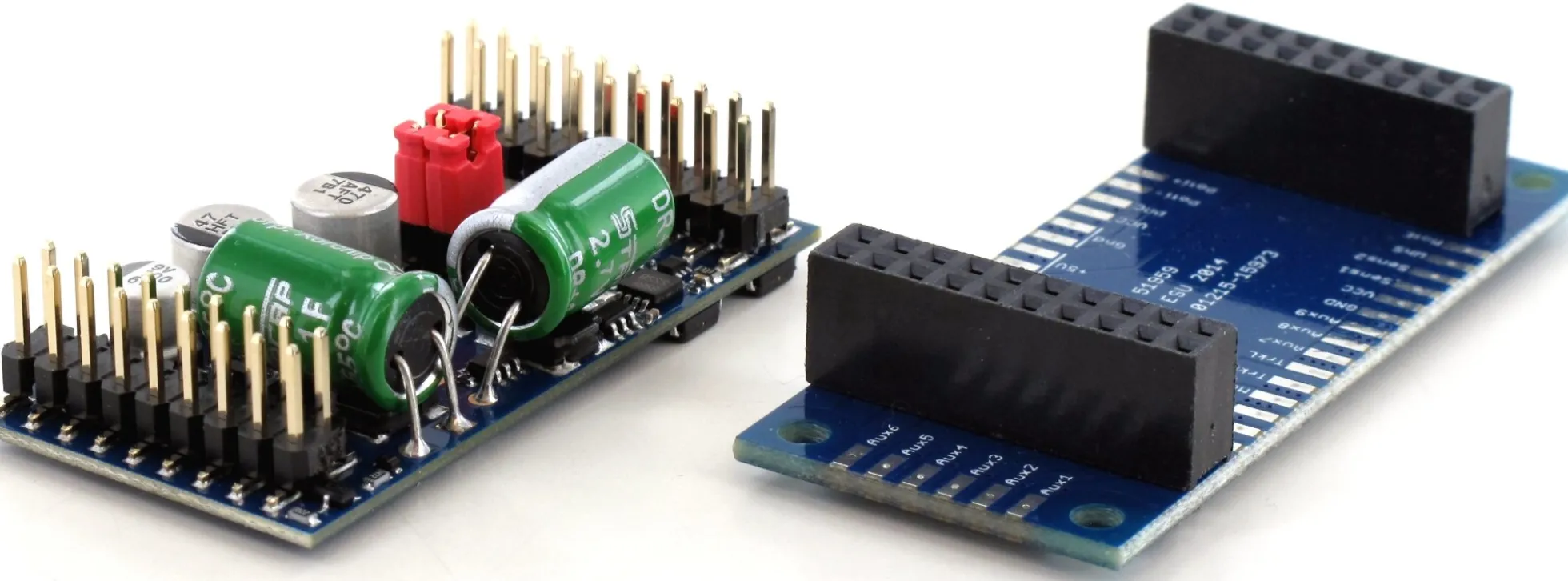

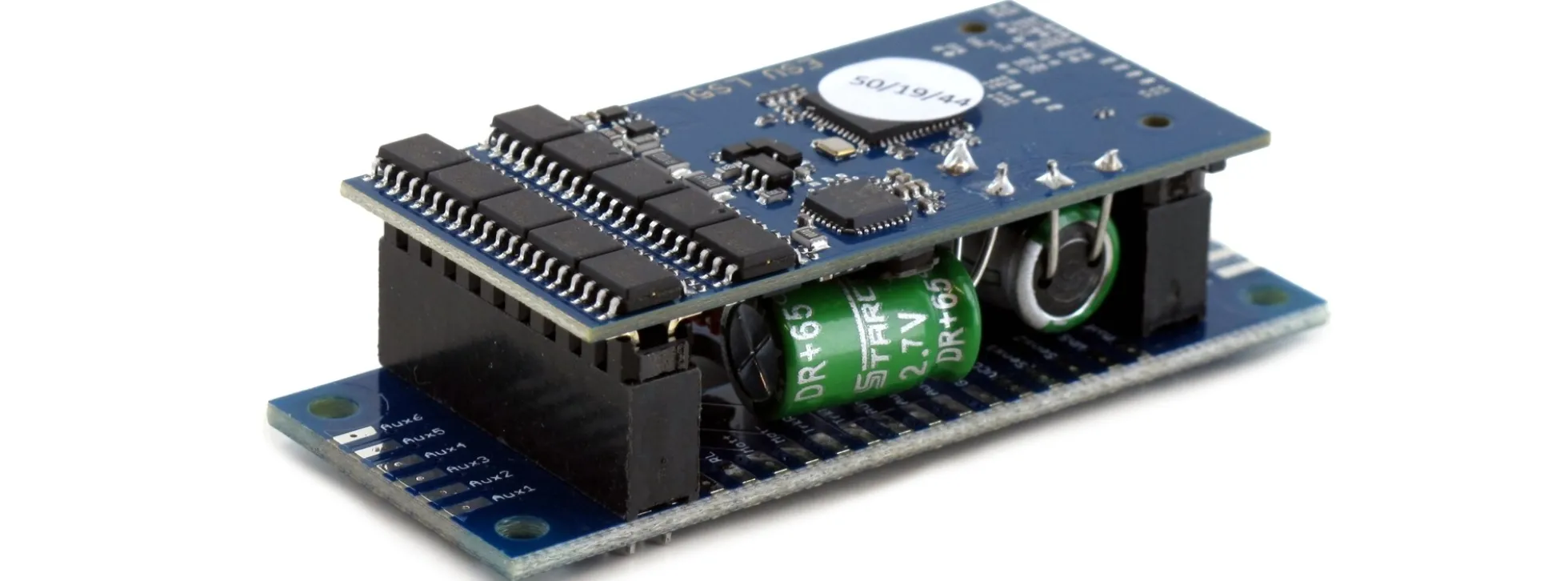

Der LokPilot 5 L Decoder ist immer mit Stiftleistenausgestattet und wird ab Werk mit einer Adapterplatine geliefert, dieüber Lötschlusspunkte verfügt.

Betriebsarten

Der LokPilot 5 L ist ein echterMultiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wieMotorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufenso selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32Funktionen. Dank RailComPlus® melden sich die Decoder an einergeeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dankRailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleisausgelesen werden. Für Zentralen, die nur die CVs von 1-255programmieren können existieren Hilfsregister.

Motorola®-Anwender profitieren von bis zu 28Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierungmöglich.

Das M4-Protokoll gestattet eine automatischeAnmeldung an mfx®-kompatiblen Zentralen. Alle 32 möglichenFunktionstasten werden hierbei angeboten.

Der LokPilot 5 L Decoder erkennt die Märklin®Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABCSystem. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix®Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatischePendeln zwischen zwei Bahnhöfen.

Der LokPilot 5 L Decoder kann auf analogen Gleich-und Wechselstrombahnen eingesetzt werden. Die Höchstgeschwindigkeit kann hierbei separat eingestellt werden.

Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.

Funktionen

Jeder LokPilot 5 L wartet mit 11 verstärktenFunktionsausgängen mit je 500mA Belastbarkeit auf. Daneben sind noch 6weitere Logikpegel-Ausgänge vorhanden, die auf Wunsch auch (2 Stück)RC-Servose oder SUSI-Erweiterungsmodule ansteuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kannseparat eingestellt werden. Der Decoder beherrscht das automatische An-und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.Zwei Sensoreingänge können auf Wunsch Funktionen auslösen.

Motorsteuerung

Die Motorsteuerung des LokPilot 5 L wurde erneutgrundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einensuperleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheitan. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht dasautomatische Einmessen des Decoders an den Motor. Der LokPilot 5 LDecoder liefert mit bis zu 3.0A Motorstrom genügend Saft auch für ältere Motoren.

Betriebssicherheit

Ein direkt auf dem Decoder verbautes PowerPack hilft bei der Überbrückung dreckiger Schienenabschnitte.

Schutz

Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Siemöglichst lange Freude an Ihrem Decoder haben.

Achtung: 15+ kein Spielzeug, Modellbauartikel!
